六成新能源车着火事故是电池本身热失控引起的，三成是充电事故，只有3.6%左右是因为行驶事故中的撞击。热失控的机理（学界一般称为“滥用”）可分为物理和电化学两大方向，为了让读者更好理解，笔者把它分得更细一些：

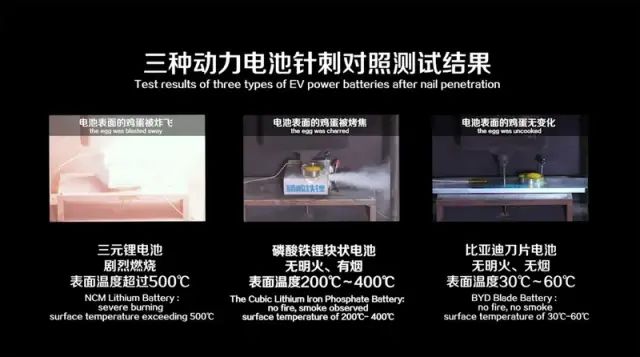

1，穿刺 这是最不讲武德的物理攻击，将一根导体（比如直径3mm钢针）插入动力电池中，正负极直接短路，热失控速度超快，几乎是瞬间就开始对外喷射火焰。 穿刺的机理是内部短路，这种情形就像潜水艇在水下被物理击穿，除了全员殉国之外就没啥其他可能性了。 自2021年1月1日实施的动力电池安全新国标GB 38031-2020《电动汽车用动力蓄电池安全要求》，并未引入穿刺试验，现有的试验则分为几类，其中电池单体进行过放电、过充电、外部短路、加热、温度循环、挤压试验，电池包或系统进行振动、模拟碰撞、挤压、湿热循环、浸水、热稳定性、温度冲击、盐雾、高海拔、过温保护、过流保护、外部短路保护、过充电保护过放电保护试验。
2，内部短路与锂枝晶 内部短路很好理解，就是单体电池里头的正负极短接了，相当于自杀。自杀也分为快速自杀和慢性自杀两种，穿刺其实是内部短路当中的快速自杀，最凶险的一种，立即有报应，直接毁所有。
01、液态电解质的锂离子电池在首次充放电时，电极材料和电解液在固液相界面上发生很复杂的反应，形成一层覆盖于电极材料表面的钝化层，其中负极上的SEI膜（Solid Electrolyte Interphase）对电池的影响更大。这层SEI膜具有有机溶剂不溶性，是电子绝缘体所以e-过不了，同时是良好的离子导体所以Li+很愉快地过去了。

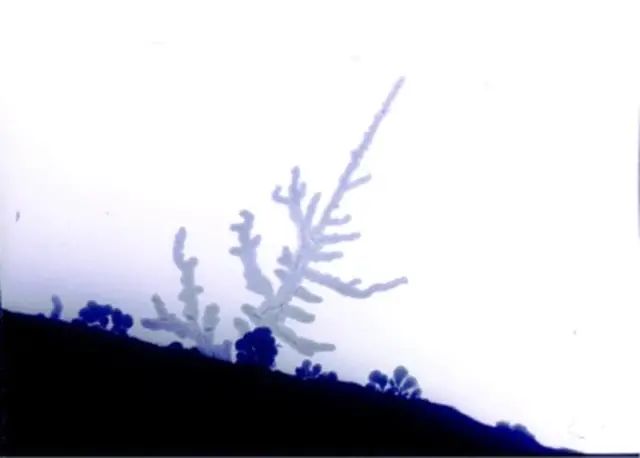

02、SEI功劳这么大，结果就是有一种叫“锂枝晶”的东西要毁掉它。当锂离子在负极表面不均匀沉积就会成为锂枝晶的反动小团体（析锂效应 Li Plating 造成的 锂转化 Conversion），最可怕的是它还会继续不均匀生长下去，变得更长、更粗、更尖，“雨后春笋”一般。
03、当春笋长到一定程度，就会自然收割（靠近负极部位溶解），锂枝晶脱离电极，成为失去电化学活性的“死锂”，电池容量降低。
04、降容还只是最小的事，大不了充电频繁一些。最无语的是这些锂枝晶还会刺破电池SEI隔膜（有学说否定这个说法），内部绝缘状态被打破，内部短路，自燃，释放小宇宙，进而火烧连营。 P.S. 锂枝晶生长的速度与Li+偏移速度正相关，所以快充更容易生成锂枝晶，电池循环次数多则有更多锂枝晶（老旧电动车更容易自燃）。
3，快充 快充之所以快，就是强行使锂离子快速从正极嵌出并嵌入负极，增大锂离子的流量与速度。强扭的瓜不甜，快充会影响SEI的稳定性，还会在短时间内带来比较大的发热量，发热也不均匀。 这时候我们要提一下电池领域的三个温度：T1 自生热起始温度、T2 热失控引发温度、T3热失控最高温度。T2是一个很关键的温度，其机理在学界还没研究透彻（摘自欧阳明高院士演讲稿）。 当然，因为有冷却系统的存在（风冷或者液冷），且电池换能效率特别高（热效率高于95%不少，不像内燃机那么弱鸡），电池没那么容易到达T2。 这时候最魔幻的事情来了：析锂效应可以大幅度降低T2。 配合“快充让电池发热量高且不均匀”这一条，电池内部一不小心到达T2热失控引发温度，完犊子了。
4，过充电 充电过程中，Li+从正极化合物脱出到达负极晶格，正极处于高电位的贫锂态，负极处于低电位的富锂态。为了平衡电荷，相同数量的e-从负极脱出，嵌入正极。放电过程，反推即可。 如果过充电（over charge，充满了还继续充），就会有过量的Li+嵌入负极，正极则因为Li+的过度脱嵌导致结构崩塌（发热+氧释放），氧气的释放还会进一步造成电解质分解，电池内部压力增加，热失控风险大增。 小时候玩四驱车的时候，多数小朋友都会选择过充电，以此获得更好的比赛成绩。只是过充电之后，镍氢电池的内部结构会崩塌，最终“爆浆”。 另有研究表明，过放电过程中负极的温度始终高于正极，当内部短路出现时，热量在绕卷中积聚，进而增加热失控风险。
5，过放电 很多朋友应该遇到过，智能手机和笔记本电脑的锂离子电池用到3-7%左右，系统会自动关机/进入待机状态。这是系统在防止电池过放电（over discharge，低于门限电压继续放电）。
如果过放电发生得过于剧烈，最低电压的那节电池就会发生“反极”，这节最弱小无助的电池会被其他串联电池进行反向充电，电压是负值，活性物质结构崩塌，等效成一个电阻，异常发热，Game Over。
6，振动/挤压/碰撞/火烧等 这里统一说四种类型的滥用，都是外部环境给电池包的物理攻击，以下描述一下GB 38031-2020会对受测试电池包做什么： 1、振动：SOC 50%以上，根据标准频率在x、y、z方向各振动1小时，模拟车辆颠簸。 2、挤压：测试方式是挤压整体尺寸的30%，模拟车辆被受力挤压。 3、碰撞：整车质量3.5吨一下的受测试对象，x方向加速度最大28g，y方向最大15g，模拟车辆被碰撞。 4、火烧：0℃下，用汽油火盘给预热60秒、直接烧70秒、隔着耐火隔板烧70秒（或继续直接烧60秒）、静置观察2小时，模拟车辆被火烧。 以上四种工况，都是行车途中可能遇到的，其中车辆颠簸最常见，如果电池本身机械性能太菜，或者模组造得不结实，均有一定风险，当然这种可能性很低，之前有新能源车因线束固定不牢固被召回也不是电池包内部线束。 挤压、碰撞、火烧都是车辆碰撞中可能衍生的滥用，有可能造成电池结构崩塌、SEI膜撕裂、电解液泄露、内部短路等问题。
7，外部短路 初中时候我们学过外部短路，正负极在电阻非常小的情况下连接成通路，因为I=U/R，所以电流过大，热量过多，电池受损。平时我们手握5号电池正负极，电池不会因此完蛋，是因为人体电阻有100000Ω那么大。 在国标的试验中，电池要在仅仅5mΩ的外部线路中短路10min，通过了才能上市销售。 造成外部短路的原因有很多，除了刚刚说到的碰撞，还有导体污染、浸水等。其中浸水是个很大的问题，2012年美国Fisker有16俩Karma就是因为在纽瓦克港被飓风Sandy次生的海水倒灌淹到了顶，随后自燃成了废铁。谁说水火不容的？电池能让水灾转身变火灾…… 浸水还会让BMS失效，电控失效之后，就如航母被打掉了舰岛，接下来发什么神经你也别太惊讶，一切皆有可能。 外部短路的祸首是热量，所以在达到T2之前掐掉短路，或许还有得一救。如果是电动自行车雨天在外充电起火，那还是别去救了，赶紧拉闸、灭火、报警、逃离，惹不起惹不起。 电动汽车的绝缘和BMS做得好很多，雨天充电没啥问题，别让充电插头灌了水就行。目前大厂家的电池包都有IP67防护等级，7代表电池包在1米深的水里面可以泡30分钟不失效，但非常不建议大家拿去涉水，电池包不进水，其他零部件泡了这么脏的水也是不行的，车况会迅速老化。
8，链式反应 单体电池（电芯）热失控并不可怕，可怕的是锂离子是自备燃烧条件的，在每个单体电池里面都有还原剂和氧化剂。所以，绝大多数单体电池都是被带节奏给带起来的。
9，土法改装 目前多数电动汽车改装都不属于“汽车改装”，应该属于最low的“汽车化妆”，不动电气线路的话影响不大，只是风阻更大些、续航更低些而已，基本无公害。 最麻烦的土法改装是PHEV插电式混合动力车型“慢充改快充”，这草根改装法的原理是利用机舱内电控器接口接入动能回收系统，用全车唯一大功率的动能回收线路进行快充，最高可以改到30kW充电功率。 无论动力电池是否有快充能力，其实都具备高倍率充放电的能力，只是受损状况是不明晰的，本身有快充能力的电池可以更多次地快充快放，本身无快充能力的电池只能“折寿”…… 说动能回收系统的充电倍率只有3C左右，理论上不会对PHEV动力电池造成太大的伤害，但若动力电池本身就没做太多冷却优化，长时间大功率充电也会有热失控自燃风险的，工程师在做初始标定的时候根本就没想过车主要开车“连续下坡1.5小时”。当然，目前PHEV改快充之后都是着车充电的，液冷系统循环会跑起来，热失控的可能性比较低，但若遇上风冷系统，这一台静止的车就有风险了，而且保险对这种土法改装还是大额免赔的。
公众号，汽车材料网
先一步了解阻燃技术信息、同行交流，扫一扫关注微信公众号！
